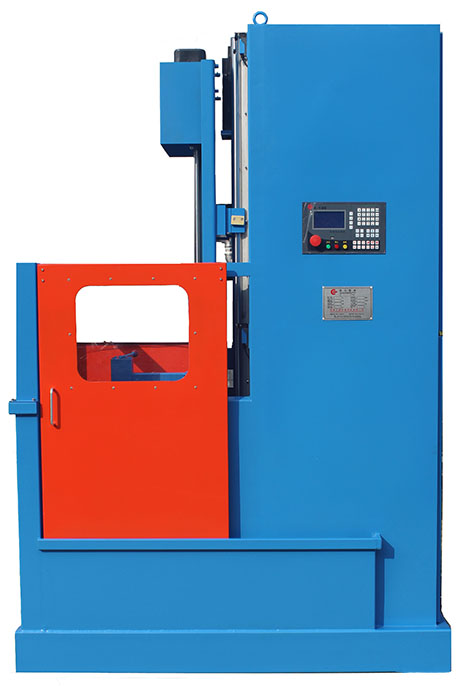

立式淬火機床

更新時間：2018-08-10 22:24:00點擊次數：22352次字號：T|T
數控淬火機床，淬火機床、立式淬火機床，通用淬火機床，高頻淬火機床，高頻淬火設備，高頻淬火，感應淬火機床，立式數控淬火機床，軸類淬火機床，定制淬火機，高頻淬火機、立式自動淬火機床、自動化淬火設備、半軸淬火機床、法蘭軸淬火機床、花鍵軸淬火、制動銷淬火、汽車轉軸淬火、機床主軸淬火、曲軸淬火、凸輪軸淬火、活塞桿淬火、真空轉子淬火、進氣門淬火、排氣門淬火、轉向輸出軸淬火、氣門搖臂淬火、球籠內壁淬火
相關介紹

設備概述：
   GC10系列立式淬火機床以加工軸類、齒輪零件為主，對于某些特殊工件亦可加工。適應于與高頻、超音頻、中頻，IGBT高頻電源配套，機床采用噴液冷卻方式。有PLC、觸摸屏與CNC等控制方式，主要用于淬火，亦可用于退火或焊接工序。具有手動、自動功能。具有上下裝夾功能；具有軸類、盤類、單段、多段、斷續、連續等淬火功能。

性能特點：

1）、機床床身是由殼體、負載二維移動系統及水槽組成。運動機構主要由絲杠和托板組成。托板是帶著上下頂尖運動的部件，上下頂尖通過過渡件與托板連接在一起，工進導軌采用矩形導軌（主導軌采用不銹鋼制造）并有足夠的強度，滑板和主導軌之間的精度可調整，滑塊是通過螺釘固定在托板上，托板運動通過電機，減速箱把動力傳給絲杠，絲杠通過支架固定在床身上，絲杠選用的是進口的滾珠絲杠。為保證夾具定位準確，除采用接近開關發訊外還帶有微調擋鐵。

2）、主導柱采用直線導軌結構，不生銹，無變形，確保機床耐用。

3）、升降采用精密滾珠絲桿傳動、伺服電機驅動，傳動平穩。位置由數字輸入控制，精度高、速度調節范圍大。

4）、旋轉速度采用變頻器控制，可在控制面板上數字化直觀調整，能根據工件大小及淬火工藝的要求實現無極調節，滿足高精度調節需求。

5）、上頂尖升降采用電機控制，精密絲杠傳動，可根據工件長度調整夾持長度。

6）、采用負載二維移動系統來調整感應器與零件的相對位置，它可以調整二個方向的距離，調整范圍 X、Y方向各100mm。

7）、具有注油系統，能對運動部位實現自動注油功能。

8）、機床正面采用半封閉式有機玻璃防護拉門，方便裝卸工件。

9）、水槽下部采用采用不銹鋼材料制作，考慮到水槽清理方便根據情況加窗口。機床底部及托盤采用不銹鋼焊接，以防止水槽長期浸泡水中而銹蝕。

10）、機床的夾具及運動機構在布局緊湊的前提下，水槽盡量寬敞，使維修及調整方便，

11）、機床需具備與雙頻聯動控制接口，用來控制加熱電源的輸出功率和輸出時間。

12）、根據用戶要求，對許多精度要求較高或異形的零件還要制作專用卡具。

13）、機床設有極限位開關，防止機械超程；設有感應器限位開關，防止超程而損壞加熱感應器；設有機械零點，方便工件對零。

14）、數控系統采用全菜單式操作、圖形化顯示，界面直觀，操作簡單。淬火時間，升降速度、旋轉速度、加熱功率等均能從CNC面板直接輸入和控制。能存儲多種程序，調用程序方便。

15）、機床帶有斷電保護系統；電箱配有軸流風扇冷卻并配有 220V電源插座，帶有電氣系統接線標志；機床內部配有 220V照明燈，便于設備維修。

16）、如果采用PLC與觸摸屏控制系統，則通過增加相應傳感器，則能存儲、記錄和修改每種工件的加工工藝參數；能存儲和記錄各項報警。報警發生時，能自動做出相應處置。

技術參數：

機床型號

GC1030S

GC1060S

GC10100S

GC10120S

 GC10150S

GC10200S

夾持長度mm

300

600

1000

1200

1500

2000

夾持質量kg

30

50

100

100

150

300

回轉直徑mm

300

400

400

400

400

500

設備重量Kg

450

600

800

1000

1200

1800

電源容量KVA

1.5

2.0

2.4

2.6

3.0

4.0

主機長mm

主機寬mm

主機高mm

1300

500

1642

1300

500

2162

1500

700

2400

1500

700

2740

1600

700

3290

1200

2000

3600

運動方式

工件移動式

淬變移動式

進給速度

0.1-30mm/s

快速速度

200mm/s

旋轉速度

20-200r/min

床身結構

立式

數控系統

西門子808D/廣數GSK96/三湘機電S100

冷卻方式

噴淬/浸淬

控制精度

0.01mm

主軸旋轉徑跳

≤0.13mm

電控箱空調

有

自動潤滑系統

有

淬變二維調節

左右前后調節距離100mm

微調手搖輪

有

淬火液壓力計

有

淬火液箱

選配

光電紅外測溫儀

選配

淬火液流量計

選配

淬火液溫度度計

選配

備 注

可根據用戶需求訂制
